2006年05月09日

新工法の【地盤改良】工事中!

【人気blogランキング】 に登録して頑張っています!
↑ プチッとしてくれて感謝です!


今日も【地盤改良の新工法】 のお話しです。

今回採用した地盤改良は一般的な柱状改良の欠点だった
中間部分の支持力低下を補うために特殊な鋼管杭を打ち
込むというものです。 ↓


新開発!柱状改良+鋼管摩擦杭


なんでも支持強度は従来の約2倍、しかも水気の多い場所
にも強いとのこと。(諏訪湖の近くや河川の近くで試験済み。)


ポイントは特殊な段付き鋼管杭 なわけですが・・・・


これが↓本邦初公開!?の鋼管杭です!

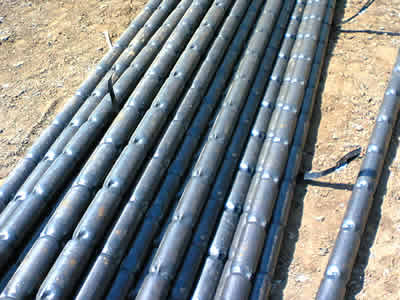

特殊な摩擦鋼管杭


お〜っと真似しないで下さいね・・・ 特許出願中ですからっ(笑)


鋼管にくぼみがありますよね、これがミソでして
改良土としっかり結合して杭の強度をアップするわけですね。


それではどのように施工されるのかご紹介しましょう!


改良工事を始める前に、まずは試験掘りをして、土壌のサンプル
を取り、土のPH測定をして土壌の酸性度を確認したり、地下水位
の確認をします。


この測定結果を見て、改良剤の最適な配合が行われます。

う〜ん、科学的ですね〜

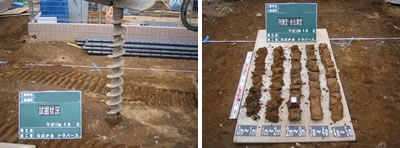

試掘&PH測定


実際には事前に杭芯出しといって杭を打設する位置を地盤面に
杭を打つ場所を印しておく作業があります。



そして改良杭の施工が始まり始まり〜

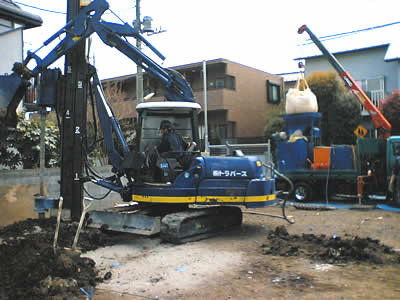

柱状改良施工中!


手前に見える重機が打設用で奥の道路に停まっているのが
改良剤を配合して液状のセメントを流し込む特殊なポンプ車
です。(2台の重機は太いホースでつながっています。)

グルグル回転しながら堀り進めてゆき、抜く過程で改良剤を
土壌にミックスしてゆきます。

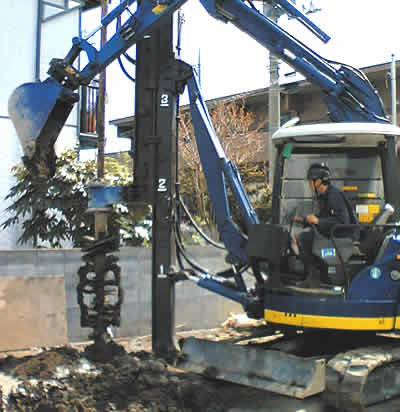

柱状改良打設中!


その後、段付き鋼管杭を打設。


でも、これで終わりじゃありません。
やりっぱなしじゃいけませんからね。


杭芯の計測(画像左)と杭頭の高さを計測(画像右)して
杭がキチンと打てているか確認します。

    念には念を!

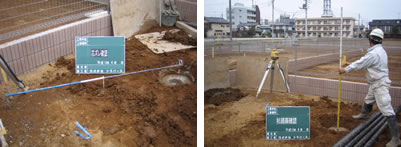

杭芯&高さの再確認


さらに・・・・

杭の供試体(サンプル)を採取して、
実際本当に杭の強度が出ているかを確認します。


杭頭処理後&供試体採取


このように・・・・
実にしっかりとした工程を踏んで工事は終ります。

住む人の命を守る大切な家。

いかに耐震性の高い設計をしても肝心の地盤が弱くては
どうにもなりません。



まさに足元を固める大切な作業です!☆
